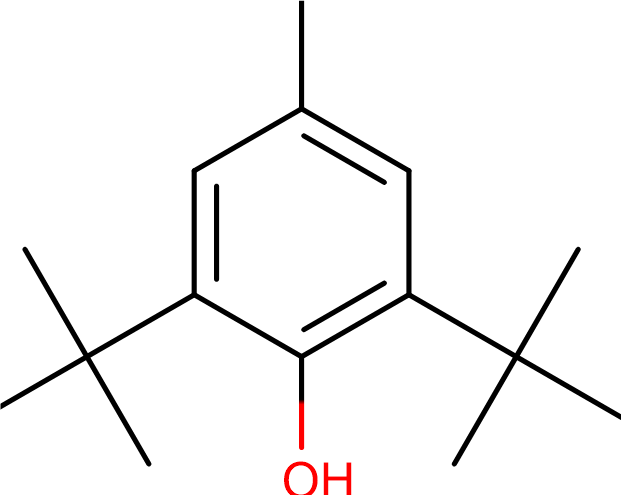

聚合物材料在加工、儲存及使用過程中易受氧氣、熱和光等因素引發(fā)氧化降解，導(dǎo)致性能劣化?？寡鮿㏕501因其有效、低成本及抗氧化性，被廣泛應(yīng)用于聚乙烯、聚丙烯、橡膠及潤滑油等領(lǐng)域。然而，T501的抗氧化效果高度依賴其在聚合物基體中的擴散行為：若擴散速率過低，抗氧劑無法及時遷移至材料表面或缺陷部位，導(dǎo)致局部氧化失效；若擴散過快，則可能過早耗盡，縮短材料使用壽命。因此，揭示抗氧劑T501在聚合物中的擴散動力學(xué)機制，對優(yōu)化抗氧劑配方及加工工藝具有重要意義。
　　一、擴散動力學(xué)的應(yīng)用與優(yōu)化策略
　　1.抗氧劑配方設(shè)計
　　復(fù)配使用：將抗氧劑T501與輔助抗氧劑復(fù)配，可協(xié)同氧化鏈反應(yīng)，減少抗氧劑消耗，延長擴散有效時間。

　　納米載體封裝：將抗氧劑T501負(fù)載于二氧化硅或?qū)訝铍p氫氧化物納米顆粒中，通過控制釋放實現(xiàn)長效抗氧化。例如，LDH/T501復(fù)合抗氧劑在PP中的擴散速率降低60%，但抗氧化壽命延長3倍。

　　2.加工工藝優(yōu)化
　　溫度控制：在擠出或注塑過程中，通過分段升溫促進T501均勻擴散，避免局部過熱導(dǎo)致?lián)]發(fā)。
　　應(yīng)力誘導(dǎo)取向：在拉伸流場中加工薄膜材料，使聚合物鏈沿拉伸方向取向，同時誘導(dǎo)抗氧劑T501沿取向方向快速遷移，形成梯度分布，提升表面抗氧化性能。
　　3.聚合物改性
　　共聚改性：引入少量單體與PP共聚，增強T501與聚合物的相互作用，降低初期擴散速率，但提高長期抗氧化穩(wěn)定性。
　　共混改性：將PP與彈性體共混，形成海島結(jié)構(gòu)，T501優(yōu)先富集于彈性體相，通過相間擴散實現(xiàn)均勻保護。
　　抗氧劑T501在聚合物中的擴散動力學(xué)是材料抗氧化性能的核心影響因素，其機制涉及擴散、應(yīng)力輔助擴散等多重效應(yīng)。
